Auf Basis unseres weltweiten Patentes enstand die neueste Version unter Verwendung modernster Bauteile. Das Chassis bietet die beste Punktschallquelle mit livehafter Ortung und Räumlichkeit. Die Bassmitteltonmembrane besteht aus eloxiertem Aluminium mit hoher Stabilität und ist durch 7 asymmetrische Einschnitte plus asymmetrischer Sickenwölbung wirksam bedämpft gegen Teilschwingungen. Das gleiche Konzept verwenden wir bei der 28mm Hochtonkalotte einschliesslich Schwingspulenträger aus einem Stück. Dadurch wird der Aluminiumdraht zusätzlich gekühlt und die Belastbarkeit steigt zwecks Einsatz mit niedriger Übergangsfrequenz. Beide Membranen sowie die akustische Bedämpfung hinter der Hochtonschallwand ermöglichen schon mit einfachen passiven Hochpassweichen erstklassigen Klang. Absolute Spitzenklasse erreicht man durch Verwendung unserer DSP-6 Digitalweiche. |
|||||||||||||
|
|||||||||||||
|
|||||||||||||
Thiele / Small Parameter Bassmitteltöner: Revc = 3,20 Ohm Levc = 0,24 mH Fo = 48 Hz Sd = 154 cm² Md = 15 g Vas = 55 Liter Cms = 0,385 mm/N Mms = 26,266 g Mmd = 25,18 g Qms = 7,52 Qes = 1,285 Qts = 1,097 SPL = 82,85 dB | |||||||||||||

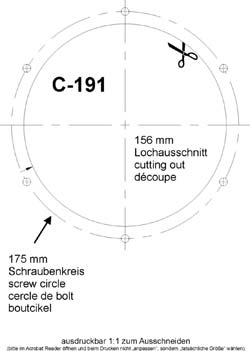

Lochausschnitt und Anleitung zum Ausdrucken und Ausschneiden: | |||||||||||||
|
